Step by step realise your home automation system.

   Étape par étape, réalisez votre système domotique.



Vous pouvez retrouver l'intégralité du kit dans le guide sur la réalisation domotique.

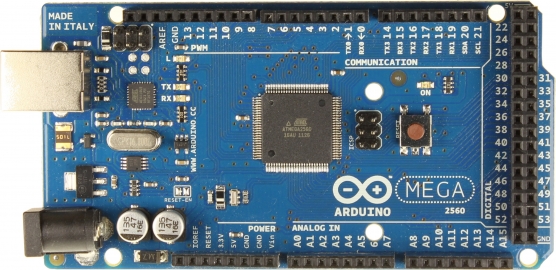

 Arduino Mega 2560

Arduino Mega 2560

Mega 2560 R3 ATmega2560-16AU Panneau de Contrôle sans Câble USB pour Arduino

Le coeur du système.

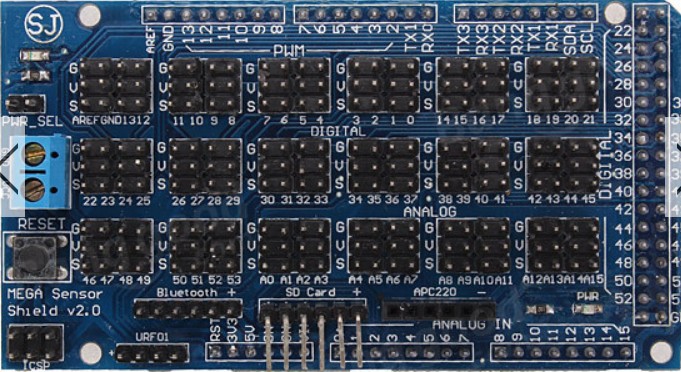

mega sensor shield v2.0 expansion board for arduino atmega 2560 r3
Mega sensor shield v2.0 expansion board for arduino atmega 2560 r3

Une carte  électronique d'extension v2.0 pour Arduino atmega 2560 r3.

Afin d'éviter l'utilisation d'un fer à souder.


Female To Female Jumper Cable Dupont Wire
Female To Female Jumper Cable Dupont Wire

40 pcs 10 cm câble de couleur femelle à femelle Dupont, fil cavalier pour Arduino.

Des câbles pour relier la carte d’extension aux capteurs.


HC-05 Wireless Bluetooth Serial Transceiver
HC-05 Wireless Bluetooth Serial Transceiver

HC-05 Communication sans Fil Bluetooth Emetteur-récepteur Module Sériel Esclave et Maître pour Arduino

La communication de votre smartphone ou tablet à votre arduino.


IIC/I2C 1602 Yellow Green Backlight LCD Display
IIC/I2C 1602 Yellow Green Backlight LCD Display

IIC/I2C 1602 Jaune-vert Rétroéclairage LCD Module d'Affichage pour Arduino.

L'affichage de vos données, heure, température, humidité, commande reçue, mode de chauffage...




RTC I2C AT24C32 DS1307 Real Time Clock Module Board With CR2032 Battery
RTC I2C AT24C32 DS1307 Real Time Clock Module Board With CR2032 Battery

 Geekcreit® Tiny RTC I2C AT24C32 Carte de module d'horloge temps réel DS1307 avec Batterie CR2032 pour Arduino.

L'horloge de votre programmation de chauffage ou de tout autre automatisme.

DS18B20 Digital Temperature Sensor Module For Arduino
DS18B20 Digital Temperature Sensor Module For Arduino

DS18B20 module numérique de capteur de température pour Arduino.

La mesure de température de votre maison.


KY-015 DHT11 Temperature Humidity Sensor Module For Arduino
KY-015 DHT11 Temperature Humidity Sensor Module For Arduino

 KY-015 Module DHT11 Capteur de Température et d'Humidité pour Arduino.

La mesure d'humidité de votre maison.


5V 8-Channel Relay interface board
5V 8-Channel Relay interface board

Module de Relais à 8 Canaux pour Arduino.

Des relais pour commander le chauffage et vos équipements comme le portail, l’éclairage, l’alarme…



En option: Commandes manuelles.

AD Analog Keyboard Module Electronic Building Blocks For Arduino
AD Analog Keyboard Module Electronic Building Blocks For Arduino

Bouton de commande clavier analogique pour Arduino.

Clavier extérieur pour un réglage rapide du chauffage ou d’une de vos fonctions courantes.


5pcs Miniature SPST Momentary Push Button Switch
5pcs Miniature SPST Momentary Push Button Switch





Lot de 5 boutons interrupteur poussoir momentané.

Boutons poussoirs pour un accès rapide aux fonctions des valeurs maximales et minimales de la température et de l’humidité

En option: Télécommande 433MHz de vos équipements.

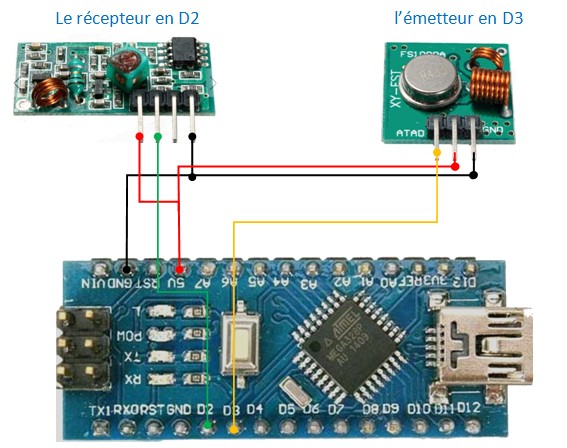

433Mhz RF Transmitter With Receiver Kit and arduino nano
433Mhz RF Transmitter With Receiver Kit and arduino nano

RF 433Mhz émetteur et récepteur Kit pour Arduino MCU et un arduino nano.

Cet ensemble permet de déporter vos commandes quand un câblage filaire est trop compliqué.

Sert aussi de relais de télécommande 433Mhz quand la distance est trop grande.

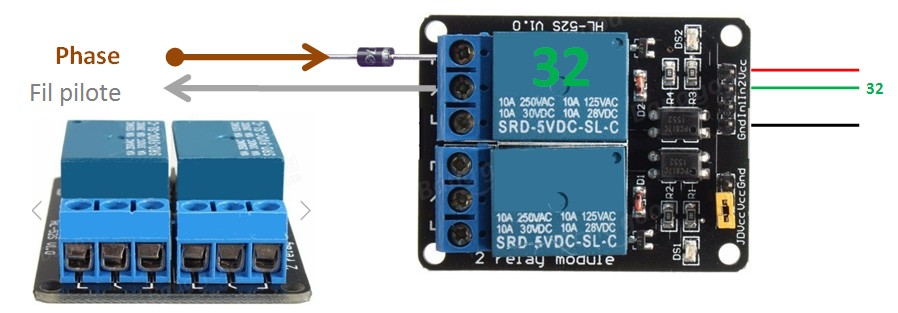

DC5V 2 Way 2CH Channel Relay Module With Optocoupler Protection
DC5V 2 Way 2CH Channel Relay Module With Optocoupler Protection



Module de relais 2 Voies avec protection par optocoupleurs pour vos télécommandes à distance comme les portails ou autres équipements distants.

Une diode 1N4007 pour la télécommande des fils pilotes de vos radiateurs électriques.

Se connecte à l'arduino nano ci-dessus.



Exemples d'équipements commerciaux 433Mhz

que vous pouvez piloter avec l'arduino nano.

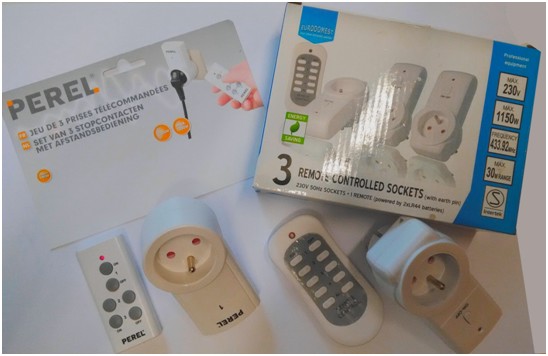

433 Mhz wireless remote control ac power outlet switch
433 Mhz wireless remote control ac power outlet switch

Prise télécommandée 433Mhz.

Commande de prise électrique à distance 433 Mhz par un arduino.


wireless remote switches control 433 Mhz
wireless remote switches control 433 Mhz

wireless remote switches control 433 Mhz

Divers commandes de relais en 433Mhz.

Le programme permet aussi d'apprendre les codes existants des télécommandes pour les reproduire ensuite.

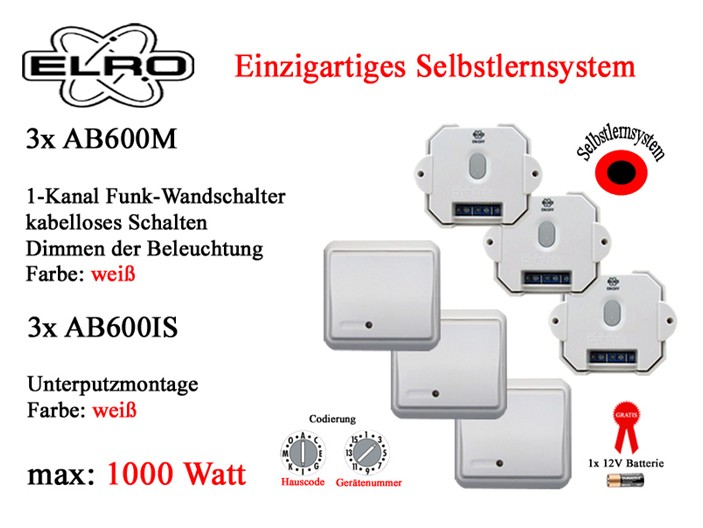

Elro AB600M Wireless Remote Control Switch
Elro AB600M Wireless Remote Control Switch AB600IS

Permet de remplacer par votre arduino les interrupteurs ELRO AB600M et de commander les relais d'éclairage AB600IS.


DiO Module ON/OFF 1000W  CH54755
DiO Module ON/OFF 1000W CH54755





DiO Module ON/OFF 1000W  CH54755

Module connecté pour éclairage DIO, ce module peut apprendre les codes envoyés par l'arduino.







 Pour obtenir les composants: Banggood, Aliexpress, ebay...
